No mundo dinâmico da montagem de PCB PCBA, as máquinas de solda por onda desempenham um papel fundamental para garantir uma produção de alta qualidade, eficiente e confiável. Como um fornecedor bem estabelecido de montagem de PCB PCBA, testemunhei em primeira mão a importância dessas máquinas nos processos de fabricação modernos.
Os princípios básicos da soldagem por onda
A soldagem por onda é um processo de soldagem em massa usado na fabricação de placas de circuito impresso (PCBs). O processo envolve a passagem de um PCB sobre uma onda fluida de solda derretida. Isso faz com que os componentes da placa sejam soldados nas placas da PCB, criando conexões elétricas.
Os principais componentes de uma máquina de solda por onda incluem um pote de solda fundida, uma bomba para criar a onda de solda, uma zona de pré - aquecimento e um sistema transportador. O pote de solda fundida mantém a solda a uma temperatura específica, geralmente em torno de 250 - 270°C. A bomba cria uma onda consistente de solda, que tem formato e altura cuidadosamente controlados. A zona de pré - aquecimento aquece a PCB e seus componentes antes que atinjam a onda de solda, reduzindo o choque térmico e melhorando a qualidade da soldagem. O sistema transportador move a PCB pelas diferentes zonas da máquina a uma velocidade calibrada.
O papel das máquinas de solda por onda na montagem de PCB PCBA
1. Produção de alto volume
Uma das vantagens mais significativas das máquinas de solda por onda é sua capacidade de lidar com produção de alto volume com eficiência. Em nosso negócio como fornecedor de montagem de PCB PCBA, frequentemente recebemos grandes pedidos de vários setores, como automotivo, eletrônicos de consumo e telecomunicações. As máquinas de solda por onda podem soldar vários componentes em PCBs com rapidez e precisão em um tempo relativamente curto. Por exemplo, uma máquina de solda por onda bem conservada pode soldar centenas de PCBs por hora, dependendo do tamanho da placa e da densidade dos componentes. Esse alto rendimento é crucial para cumprir prazos de produção apertados e satisfazer as demandas dos clientes.

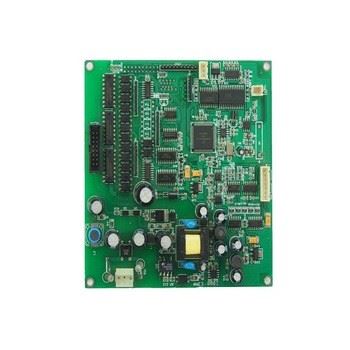

Se você atua na indústria automotiva e procura alta qualidadeConjunto de PWB de eletrônicos automotivos Pcba, nossas máquinas de solda por onda garantem que os PCBs usados na eletrônica automotiva, como unidades de controle de motor e sistemas de infoentretenimento, sejam montados com precisão e velocidade.
2. Custo – Eficácia
O custo é sempre um fator crítico em qualquer processo de fabricação. As máquinas de solda por onda oferecem uma solução econômica para montagem de PCB PCBA. O investimento inicial em uma máquina de solda por onda é relativamente alto, mas os benefícios a longo prazo superam os custos. Por ser automatizado, o processo reduz a necessidade de trabalho manual, que pode ser caro e sujeito a erros humanos. Além disso, a soldagem por onda utiliza menos solda em comparação com alguns outros métodos de soldagem, reduzindo ainda mais os custos de material. Como fornecedor de montagem de PCB PCBA, podemos repassar essa economia de custos aos nossos clientes, tornando nossos serviços mais competitivos no mercado.
3. Qualidade de soldagem consistente
Consistência é a chave na montagem do PCB PCBA. As máquinas de solda por onda são projetadas para fornecer resultados de soldagem uniformes em vários PCBs. A temperatura controlada, a altura da onda de solda e a velocidade do transportador garantem que cada junta seja soldada com o mesmo alto padrão. Esta consistência é essencial para a confiabilidade dos produtos eletrônicos finais. Por exemplo, na produção dePlaca-mãe PCBA de equipamentos eletrônicos, qualquer variação na qualidade da soldagem pode levar ao mau funcionamento do equipamento. Nossas máquinas de solda por onda nos ajudam a manter os altos padrões de qualidade exigidos para essas aplicações críticas.
4. Adequado para componentes de furo passante
Muitos componentes eletrônicos, especialmente aqueles usados em aplicações de alta potência e alta confiabilidade, são componentes passantes. Esses componentes possuem cabos que são inseridos através de orifícios na PCB e depois soldados. As máquinas de solda por onda são altamente eficazes na soldagem de componentes passantes. A onda fluida de solda pode penetrar facilmente nos orifícios e criar conexões fortes e confiáveis entre os condutores dos componentes e as almofadas da PCB. Embora a tecnologia de montagem em superfície (SMT) seja amplamente utilizada, os componentes passantes ainda desempenham um papel importante em muitos produtos eletrônicos, e as máquinas de solda por onda são indispensáveis para sua montagem.
Processo de soldagem por onda em montagem de PCB PCBA
O processo de soldagem por onda consiste em várias etapas importantes:
1. Aplicação de Fluxo
Antes de a PCB entrar na zona de pré - aquecimento, o fluxo é aplicado à superfície da PCB. O Flux serve a vários propósitos. Ele limpa as superfícies metálicas das placas de circuito impresso e dos cabos dos componentes, removendo óxidos e contaminantes. Também reduz a tensão superficial da solda fundida, permitindo que ela flua mais facilmente e molhe as superfícies adequadamente. Existem diferentes métodos de aplicação de fluxo, incluindo pulverização, formação de espuma e imersão.
2. Pré - Aquecimento
A etapa de pré - aquecimento é crucial para evitar choques térmicos na PCB e seus componentes. O PCB é aquecido gradualmente até uma temperatura de cerca de 100 - 150°C. Este pré - aquecimento ajuda a ativar o fluxo, vaporizar quaisquer solventes no fluxo e reduzir a diferença de temperatura entre o PCB e a solda fundida. Como resultado, o processo de soldagem é mais estável e a qualidade das juntas de solda é melhorada.
3. Soldagem por onda
O PCB então passa pela onda de solda. A onda de solda derretida entra em contato com os terminais dos componentes e as almofadas da PCB, criando uma ligação metalúrgica. A forma e a altura da onda de solda são cuidadosamente controladas para garantir que todos os componentes necessários sejam soldados corretamente. A velocidade do transportador também é ajustada de acordo com o projeto da placa e os requisitos dos componentes.
4. Resfriamento
Depois de passar pela onda de solda, o PCB precisa ser resfriado rapidamente. Isto solidifica as juntas de solda e ajuda a prevenir a formação de compostos intermetálicos que podem enfraquecer as juntas ao longo do tempo. O resfriamento pode ser obtido usando sistemas de resfriamento a ar ou água.
Desafios e soluções em soldagem por onda
Apesar das suas muitas vantagens, a soldadura por onda também enfrenta alguns desafios.
1. Pontes de solda
As pontes de solda ocorrem quando a solda derretida forma uma conexão indesejada entre dois eletrodos ou terminais adjacentes. Isso pode ser causado por fatores como aplicação inadequada de fluxo, altura incorreta da onda de solda ou alta densidade de componentes. Para resolver esse problema, otimizamos o processo de aplicação do fluxo para garantir umedecimento e limpeza adequados. Também ajustamos cuidadosamente os parâmetros das ondas de solda e usamos estênceis ou máscaras para evitar que a solda flua para áreas indesejadas.
2. Lápide
A lápide é um defeito em que um componente de montagem em superfície fica em pé em uma extremidade durante o processo de soldagem. Isso geralmente ocorre devido ao aquecimento desigual ou diferenças no umedecimento da solda nas duas extremidades do componente. Para evitar marcas de exclusão, garantimos pré - aquecimento uniforme e ajustamos o perfil de soldagem para fornecer distribuição de calor consistente.
Conclusão
Como fornecedor de montagem de PCB PCBA, as máquinas de solda por onda são parte integrante de nossa linha de produção. Sua capacidade de lidar com produção de alto volume, oferecer economia, fornecer qualidade de soldagem consistente e soldar componentes através de furos os torna indispensáveis na indústria. Se você está precisando deFabricante de PCBA personalizadoserviços ou exigem montagem de PCB PCBA de alta qualidade para eletrônicos automotivos ou placas-mãe de equipamentos eletrônicos, nossas máquinas de solda por onda garantem que seus produtos sejam montados de acordo com os mais altos padrões.
Se você estiver interessado em nossos serviços de montagem de PCB PCBA, encorajamos você a entrar em contato conosco para compras e discussões adicionais. Nossa equipe de especialistas está pronta para trabalhar com você para atender às suas necessidades específicas.
Referências
- Jones, R. (2018). "Manual de fabricação de PCB" . Springer.
- Smith, A. (2019). "Tecnologia de soldagem por onda e melhores práticas" . Publicação IEEE.
- Marrom, C. (2020). “Avanços nos Processos de Montagem Eletrônica”. Wiley - Interciências.
